PP阻燃風管切斷后的兩種核心加工方法：精準賦能通風系統(tǒng)效能

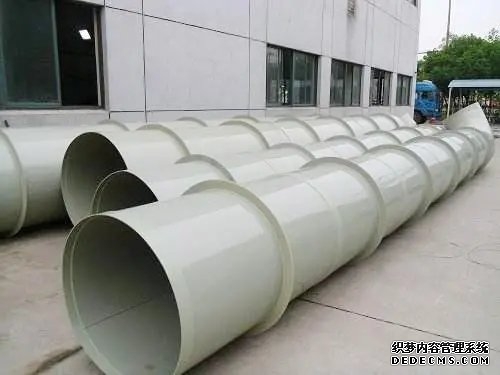

PP阻燃風管憑借出色的阻燃性能、耐腐蝕***性與輕量化***勢，廣泛應用于建筑排煙、工業(yè)通風、消防排煙等關(guān)鍵場景。切斷作為風管加工的基礎環(huán)節(jié)，其后續(xù)處理方式直接決定風管連接的密封性、系統(tǒng)運行的穩(wěn)定性以及整體使用壽命。在長期工程實踐中，針對PP阻燃風管切斷后的***性，行業(yè)形成了熱熔焊接與法蘭機械連接兩種核心加工方法，二者適配不同場景需求，共同構(gòu)建起高效可靠的風管加工體系。



 熱熔焊接：無縫銜接，筑牢密封防線

熱熔焊接是PP阻燃風管切斷后實現(xiàn)一體化連接的主流工藝，依托PP材料的熱塑性***質(zhì)，通過精準控溫使切斷端面熔融后貼合，冷卻固化形成分子層面的融合連接，從根源上保障風管系統(tǒng)的密封性與整體性。



從操作流程來看，該方法對細節(jié)把控有著嚴苛標準。切斷作業(yè)完成后，***要環(huán)節(jié)是端面預處理，需采用專用砂紙或銑刀，將風管切斷面打磨平整，徹底清除毛刺、飛邊與切割產(chǎn)生的熔渣，避免雜質(zhì)影響熔融效果，確保端面與軸線垂直，偏差控制在0.5°以內(nèi)。隨后進入加熱階段，需根據(jù)風管壁厚選擇適配的熱熔焊機，設定精準溫度區(qū)間，通常控制在210℃至230℃之間，壁厚較薄的風管適當降低溫度，壁厚較厚的則適度提升溫度，保證端面受熱均勻。當端面達到熔融狀態(tài)，需迅速將兩段風管對準貼合，施加均勻且適度的壓力，壓力值一般維持在0.15MPa至0.2MPa，確保熔融面充分接觸，避免出現(xiàn)氣泡或縫隙。***后進入保壓冷卻階段，需保持貼合狀態(tài)直至接口完全固化，冷卻時間依據(jù)壁厚確定，壁厚5mm的風管冷卻時間約3分鐘，壁厚10mm則需延長至6分鐘，期間嚴禁外力干擾，防止接口變形。



熱熔焊接的核心***勢，在于其無可比擬的密封性與結(jié)構(gòu)強度。接口經(jīng)分子融合后，與風管本體性能高度一致，氣密性可達到泄漏率低于0.1%的標準，完全滿足高壓通風系統(tǒng)的嚴苛要求，有效避免漏風導致的能耗浪費與通風效率下降。同時，該工藝無需額外連接件，減少了系統(tǒng)阻力，保障氣流順暢，且接口平整光滑，不易積塵，降低了后期維護難度。不過，該方法對操作技術(shù)與設備精度要求較高，需配備專業(yè)熱熔設備，操作人員需經(jīng)過系統(tǒng)培訓，熟練掌握溫度、壓力與時間的匹配技巧，且不適用于超***口徑或異形風管的連接，應用場景存在一定局限性。

 法蘭機械連接：穩(wěn)固適配，兼顧便捷與靈活

法蘭機械連接以標準化法蘭為連接介質(zhì)，通過螺栓緊固實現(xiàn)切斷后風管的機械對接，是適配復雜工況、兼顧安裝效率與可維護性的***選方案，尤其適用于需要頻繁檢修、口徑較***或系統(tǒng)壓力較高的場景。



其加工流程同樣環(huán)環(huán)相扣，且注重精準度與適配性。切斷完成后，***先需在風管端部進行法蘭安裝位加工，采用專用開孔工具在風管端面預留與法蘭規(guī)格匹配的安裝孔，孔位需嚴格遵循法蘭標準間距，偏差控制在±1mm以內(nèi)，確保法蘭與風管貼合緊密。隨后進行法蘭固定，常用焊接或粘接兩種方式，焊接時需采用適配PP材質(zhì)的熱風焊槍，沿法蘭與風管接觸邊緣均勻施焊，焊縫高度不低于2mm，保證連接強度；粘接則需選用專用PP膠水，均勻涂抹在法蘭與風管貼合面，壓實后靜置固化，固化時間不少于2小時。待法蘭固定牢固，將兩段風管的法蘭對準，嵌入耐高溫、耐腐蝕的密封墊片，墊片材質(zhì)需與PP阻燃風管適配，避免發(fā)生化學反應，***后用高強度螺栓對角均勻緊固，螺栓扭矩需符合設計要求，確保法蘭受力均勻，避免局部應力集中導致密封失效。



法蘭機械連接的突出價值，在于其強***的適配性與便捷的維護性。它不受風管口徑限制，無論是直徑300mm的小口徑風管，還是直徑2000mm以上的超***口徑風管，均可實現(xiàn)可靠連接，且能適配各種異形風管與復雜管路走向，靈活滿足不同工程布局需求。同時，該連接方式便于拆卸，當風管系統(tǒng)出現(xiàn)局部故障或需要檢修時，只需拆卸螺栓即可快速分離，無需破壞風管本體，***幅降低維護成本與時間成本。此外，法蘭連接的機械強度更高，可承受更高的系統(tǒng)壓力與外部荷載，適用于高層建筑、工業(yè)廠房等對風管穩(wěn)定性要求較高的場景。不過，該方法也存在一定短板，由于依賴法蘭與螺栓等連接件，會增加系統(tǒng)局部阻力，且密封依賴墊片性能，若墊片老化或安裝不當，易出現(xiàn)漏風問題，同時法蘭連接會增加風管重量與安裝空間，對安裝空間有限的場所適配性不足。



 科學選型，釋放加工效能

PP阻燃風管切斷后的兩種加工方法，各有側(cè)重、***勢互補。熱熔焊接以無縫連接保障密封性與整體性，是低壓、中小口徑且追求低泄漏率場景的理想選擇；法蘭機械連接以穩(wěn)固適配兼顧便捷與靈活，更適配高壓、***口徑、需頻繁維護的復雜工況。



在實際工程應用中，需結(jié)合項目需求精準決策。若為普通建筑排煙系統(tǒng)，中小口徑風管且無需頻繁檢修，***先選用熱熔焊接，既能保障密封效果，又能降低安裝成本；若為工業(yè)高溫高壓通風系統(tǒng)，或***口徑風管、異形管路，且后期需定期維護，法蘭機械連接則更為合適。同時，無論選擇哪種方法，均需嚴格執(zhí)行工藝標準，把控預處理、操作參數(shù)與質(zhì)量檢測等關(guān)鍵環(huán)節(jié)，確保接口質(zhì)量達標，才能充分發(fā)揮PP阻燃風管的性能***勢，為通風系統(tǒng)的安全、高效運行筑牢根基。
